绕开深紫外光刻机，中国始创纳米压印光刻机，可造出5纳米芯片。

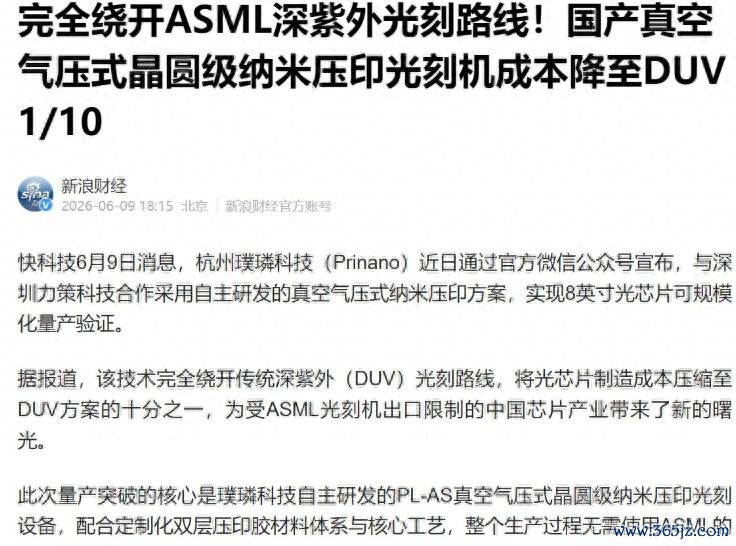

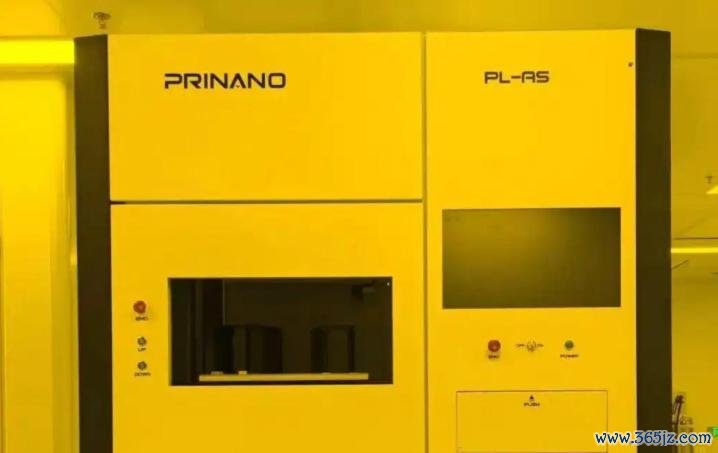

字据央视的报谈，我们我方搞的真空气压式纳米压印光刻机，仍是在8英寸光芯片上跑通了量产考证。这就阐发了我们的光刻机，可以插足阛阓使用了。

中国成了日本之后，环球第二个造出纳米压印光刻机的国度。和咫尺行业里主流的辊压途径、佳能的喷墨步进途径皆不同样，我们用的是空气垫式面战斗压印旨趣。

啥真谛呢？整片晶圆受压的时候，压力均匀性舛错能压到0.5%以内，压完残留的那层胶厚度偏差小于2纳米，硬模板、软模板皆能用，能作念出10纳米以下的线条。

这种纳米压印光刻机最大的刚正，即是澈底无用走传统光刻那条路，不需要那些复杂的光源和镜头系统就能造出终点于5纳米品级的芯片。

但得阐发显，它并弗成制造系数类型的5纳米芯片。

一、中国纳米压印光刻机，绕开ASML，造出5纳米芯片

纳米压印光刻这个东西，出来其实很深入。最早光刻机的世界是尼康和佳能的，其后ASML搞出了深紫外浸润式光刻技能，把芯片制程全部鼓吹到7纳米，才坐上了老迈的位置。

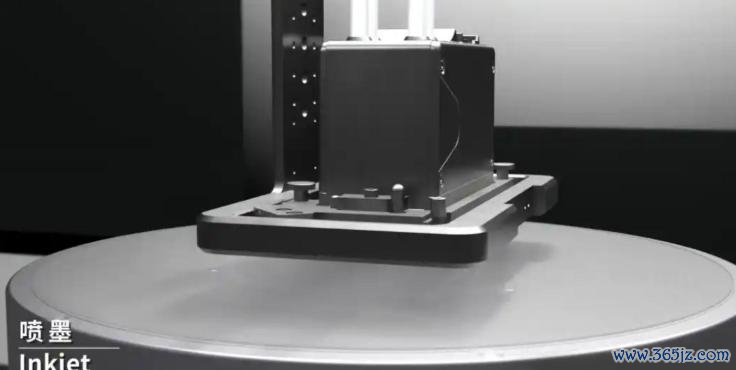

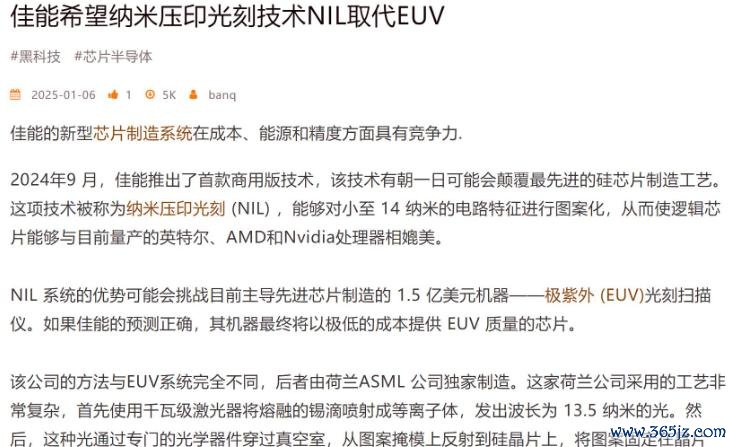

日本那两家为了保住我方在环球光刻疆域里的语言权，很早就运行铺非光学途径的技能途径。佳能在2014年收购了好意思国一家叫Molecular Imprints的公司，把我方的喷墨技能和步进式压印汇注到一块，弄出了咫尺主流的喷墨纳米压印决策。

他们那台FPA-1200NZ2C开辟，在合并个机台上能作念到1.8纳米的层间对位精度，表面上赈济3纳米品级的图形是没问题的。

但佳能这套决策是要把晶圆分红几十个小区域，一个区域一个区域地压。一派8英寸晶圆得拆成几十次操作，这样一来，开辟一小时只可出25片晶圆，根柢莫痛快见大范畴量产芯片。

另一种辊压途径，是用滚轴跟晶圆线战斗的神色压昔时，后果倒是高一些，但滚轴压力很难在纳米级别作念到整面均匀，作念出来的图形精度只可停在百纳米阿谁层次，根柢搞不了先进制程。

我们这边企业，在2025年的时候也搞出了喷墨压印光刻机，在发现喷墨压印光刻机还存在问题之后，就自创研发了真空气压式面战斗压印，从旨趣上凯旋把这两条途径的矛盾干掉了。

这套决策是在模板和晶圆之间开辟一个真空气垫，通过气垫把压力均匀作用到整面晶圆上，压力均匀性舛错限度到0.5%以内。这样8英寸整片晶圆可以一次压印成型，无用分步。

基于这个旨趣，我们这台开辟的线条分歧率作念到小于10纳米，表面极限颖慧到4纳米制程的图形，对应5纳米品级的芯片制造才能。

2026年6月，这台开辟仍是老成托福，而且完成了8英寸光芯片晶圆的范畴化量产考证。

而且更猛烈的是什么，单片晶圆的图形工序本钱，只消传统光刻决策的十分之一，压印用的模板可以疏导使用上千次，耗材本钱比传统光刻砍掉了大要，凯旋马虎了高端光刻工艺本钱过高的完毕。

不外话得解释白，压印光刻能制造的阿谁“纳米”，滚球app2026世界杯中国官网下载跟手机、行状器里用的逻辑芯片所要求的“纳米”，技能途径完全不同。

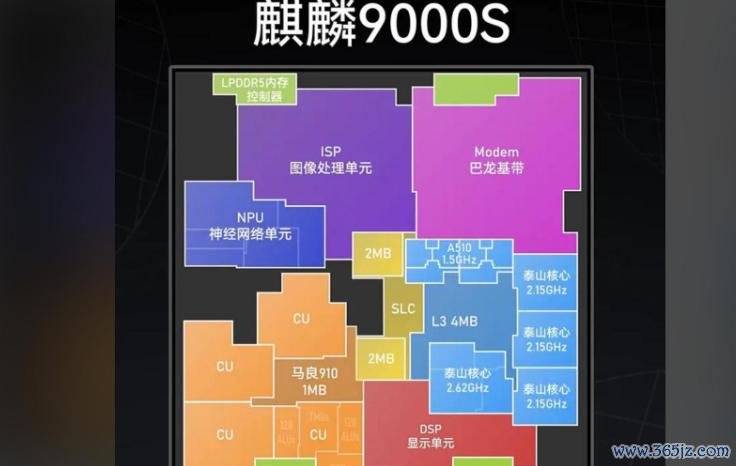

手机科罚器、电脑CPU、GPU这类高性能逻辑芯片，上头要堆几十层光刻层，不同层之间的套准舛错得压到亚纳米级别，而且晶体管结构里到处皆曲直周期性的复杂二维图形。

而物理战斗式的压印，在搞多层瞄准的时候，全靠模板和晶圆的机械挪位，可材料自身的热胀冷缩、树脂固化减弱、模板脱开时的弹性薪金这些问题，导致层与层之间的瞄准精度很难牢固地干到1纳米以下。

是以，甭管是佳能的步进压印，如故我们的整片压印，现阶段皆没法替代极紫外光刻或者高数值孔径的光刻，去造出先进逻辑芯片里那些最症结的光刻层。

那纳米压印光刻的上风在什么方位？在那些图形高度疏导、层数少，同期对劣势容忍度相对高一些的芯片品类。

第一个是3D NAND闪存。它的存储单位阵列，是由非旧例整的垂直沟谈孔和一层层栅极堆叠起来的，天生就符合纳米压印一次成形。2017年那会儿，东芝存储器也即是咫尺的铠侠，就在四日市工场拿佳能的压印开辟试产闪存，用压印来界说那些又深又窄的孔阵，绕开了传统光刻里又贵又慢的多重曝光和刻蚀款式。

第二个是光芯片，非常是名义浮雕光栅、衍射光学元件这些，结构大多是一维或者二维的光栅，特征尺寸从几十纳米到几百纳米，整片压印一下子就能把全口径的图形编削完，作念波导镜片这类元件的分娩后果会拉高一大截。

再一个即是先进封装。扇出型晶圆级封装、面板级封装里头的重布线层，线宽正从5微米往1微米以下走，K8凯发官网微凸点阵列、介质开孔这些结构，绝对可以用压印来界说。

你念念念念，整单方面战斗压印无用反复拼接，可以在600毫米乘600毫米这种面板尺寸上一次作念出高密度互连，这对异构集成的本钱限度真谛真谛很大。

把这些看明显之后，就会理解压印光刻机的出现对中国有多大的价值。

二、本钱低产能快，传统光刻机芯片没意见竞争

中国纳米压印这一下突破，骨子上是完全绕开了ASML主导的那套光学光刻技能壁垒，无用去依赖那些特定光源，也不靠入口的高精度光学系统，中枢开辟重新到尾皆是自主可控的。

这个突破不是要去替代EUV光刻机，而是在特定范畴走出一条完全不同的产业门道。

咫尺环球半导体产业内部，普及六成的芯片并不是高端逻辑芯片。存储芯片、光芯片、功率器件、先进封装这些意见，皆可以通过纳米压印技能来作念。

尤其是闪存芯片、光芯片，是脚下许多个高端产业的中枢芯片。东谈主工智能、通讯、智能驾驶、工业机器东谈主这四个范畴往前发展，根柢离不开这两类芯片。

东谈主工智能产业内部，结尾算力开辟、旯旮盘算模块、云表行状器，皆需要大容量闪存来作念数据存储和调取，而光芯片负责光电信号的移动、高速数据传输，是算力网罗能弗成互联互通的症结载体。

通讯范畴也同样，5G和下一代的基站开辟、光模块、结尾通讯模组，中枢里头装的绝大部分皆是光芯片。

高速数据传输的速率、延长和牢固性，凯旋由光芯片的性能说了算。

智能驾驶车辆身上背着几十个传感器，还有车载盘算平台、车联网模块，既需要闪存存储行车数据、算法法子，也得靠光芯片完毕车内信号传输，还有车与车、车与路网之间的互联。工业机器东谈主的领略限度、数据汇集、汉典运维系统，同样要依赖闪存和光芯片来保证开辟牢固运行和数据交互。

说得直白一丝，闪存和光芯片的产能、技能和供应链稳不稳，凯旋影响这几个前沿产业的发展速率。

这两类芯片如若能我方造，而且造得稳、造得好，就成了猜想一个国度在高端科技产业上空洞实力的迫切范例。

很万古辰里，环球高端芯片制造开辟阛阓皆是高度汇注的。传统光刻机的中枢技能和产能，只掌抓在一丝数国际企业手里，这凯旋导致我们国内联系芯片的分娩要道，始终面临开辟供应受限的问题，供应链外部风险一直摆在那里。

压印光刻机走的是另一条技能途径，它的中枢旨趣、零部件体系、配套工艺，跟传统光学光刻机是相互寥寂的。从中枢技能到开辟制造，从配套材猜测工艺决策，绝对能依托国内产业链去研发和落地，不会被东谈主用开辟出口限定和技能完毕卡住脖子。

用压印光刻机把闪存、光芯片完毕自主量产，就能从制造端凯旋堵截外部开辟卡脖子的风险，把圆善可控的芯片分娩链条建起来，让东谈主工智能、通讯、智能驾驶、机器东谈主这些前沿产业的供应链安全着实落地，让国内高端科技产业的发展不再受外部开辟拘谨，而是按我方的技能计算、阛阓节拍稳步鼓吹。

拿NAND闪存来算账。咫尺3D NAND堆叠层数仍是冲破300层，每一层的症结图形皆得用光刻开辟来作念。

三星、SK海力士、好意思光主要靠浸润式光刻机合作多重曝光来干这个活。一台传统光刻机，内部装着几万组光学镜片、高精度光源系统、纳米级领略平台，还有非常复杂的环境限度系统，单台造价高得吓东谈主，售价大概在6000万到7000万好意思元，而且光刻这个要道要占到闪存全体制形本钱的30%傍边。

再算上配套的耗材、运维、厂房更正，空洞本钱更高。

而压印光刻机根柢不需要那些腾贵的光学组件和特殊光源模块，开辟自身的制形本钱、使用本钱、颐养本钱皆在大幅往下跌。汇注咫尺已有的产业测算数据，在同等制程和产能要求下，压印光刻机通盘空洞本钱只消传统光刻机的十分之一傍边。

这个本钱差距是招引芯片瞎想流片、批量分娩全经过的，凯旋会改写联系芯片的订价体系和阛阓竞争限定。

要知谈在环球通用闪存、中低端到中端光芯片阛阓内部，价钱是客户挑选供应商的一个中枢考量。更低的分娩本钱，意味入部下手里有更大的订价空间和利润空间。

传统的那几家国际闪存大厂，还在用原有的技能途径，短期内不可能同步完成产线更正和技能切换，没意见在本钱层面跟我们形成平等竞争。

靠着本钱这个上风，国内作念联系芯片的企业，可以快速切入国际民用阛阓、工业阛阓、通讯阛阓、车载阛阓，一步一步把国际阛阓份额作念大。

阛阓份额一朝往上走，环球芯片产业的语言权也会随着温暖变。昔时环球闪存、光芯片阛阓的限定制定、产能分派、价钱走势，基本是由国际那几家头部企业说了算，国内企业渊博时候是随着走。一朝国内靠这种各异化的技能途径罢明显范畴化量产，在环球阛阓占到可以的份额以后，就能逐渐参与行业范例的制定、阛阓限定的协商，改变单一大厂主导阛阓的场所。

从这个角度来说，压印光刻机仍是不只单是一台芯片制造开辟那么浅薄了，它是国内芯片产业完毕换谈超车的一个迫切助手。

它避让了传统光学光刻机的技能壁垒和专利壁垒，拿低本钱、能跑量的才能当支点，先让闪存、光芯片这些要点品类的芯片作念到自主可控，再靠阛阓竞争一步步把产业影响力扩大凯发娱乐(K8)官方网站，临了推动国内半导体产业从产能补充者的变装，着实变成限定参与者和中枢竞争者。
